Hvad er det?
Et sæt til linjeafvanding af flader med flise- eller brostensbelægning: én Filcoten LIGHT NB100 rende på 1 meter med bundudløb for 110 mm PVC-rør (221363101) og én galvaniseret gitterrist på 1 meter (221349200). Delene sælges samlet, 1 sæt = 1 rende + 1 rist.
Tekniske data
| Mærke | Filcoten (BG Graspointner) |
|---|---|
| Varenummer | 221363198 (rende 221363101 + rist 221349200) |

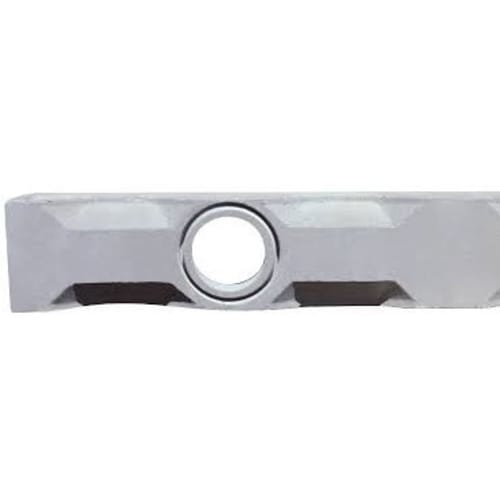

| Rende: type | LIGHT rende NB101/0, med bundudløb (producentnr. VFI10311070) |
| Rende: mål | 1000 x 126 x 115 mm, indvendig bredde 100 mm |
| Rende: materiale | Filcoten HPC, fiberarmeret beton. Ingen kantforstærkning. |
| Rende: fald / udløb | 0 % / bundudløb for 110 mm PVC-rør |
| Rende: klasse | C250 (EN 1433), renden alene |
| Rist: type | LIGHT gitterrist NB100, galvaniseret stål (producentnr. VFI17010210) |
| Rist: mål | 1000 x 124 mm, gittermål 30/10 mm |
| Rist: gennemstrømningsareal | 795 cm2 |
| Rist: klasse | B125 (EN 1433) |
| Systemets klasse | B125 (12,5 tons) |
| Salgsenhed | 1 sæt (1 rende + 1 rist) |
Passer den til dit anlæg?
Sættet er en komplet strækning på 1 meter. Til flere meter kan flere sæt eller render og riste hver for sig kombineres inden for LIGHT NB100. Udløb i enden kan laves med en endegavl, som er forberedt for udløb for 110 mm PVC-rør.
Sådan monteres den
- Kontrollér belastningsklassen (EN 1433) først.
- Pilen på renden viser strømningsretningen.
- Renden lægges i jordfugtig beton under og ved siden af. Beton min. C20/25, og støbningen ved siden af og under renden over 10 cm ved B125 (Ulefos’ tabel, minimumskrav der tilpasses lokale krav).
- Fald i rendestrengen planlægges fra start. Ulefos’ vejledning angiver min. 0,5 % hældning.
- Risten monteres, før renden bygges ind i betonen. Ved trafik sikres risten med låseclips.
- Samlingen mellem to render kan tætnes med egnede fugemasser.
- Tilstødende belægning ligger 3-5 mm højere end risten.
Kan renden afkortes?
Ja. Renden kan afkortes med diamantskive (brug øjenværn, åndedrætsværn og handsker mod støvet).
Relaterede varer
- Linjedræn 1 m med rist uden udløb (sæt)
- NB100 endegavl
- NB100 afløbsrende 1 m med bundudløb, uden rist
- NB100 støbejernsrist 0,5 m, C250
Ofte stillede spørgsmål
Følger både rist og rende med?
Ja. Sættet leveres komplet med både rist og rende.
Hvorfor står der B125, når renden er C250?
Renden alene er C250. Systemets klasse bestemmes af risten, og med den medfølgende B125-rist er systemet B125, 12,5 tons.
Kan udløbet sidde i enden i stedet?
Ja, udløb kan også laves i enden ved at vælge en endegavl, som er forberedt for udløb for 110 mm PVC-rør.
