Hvad bruges den til?

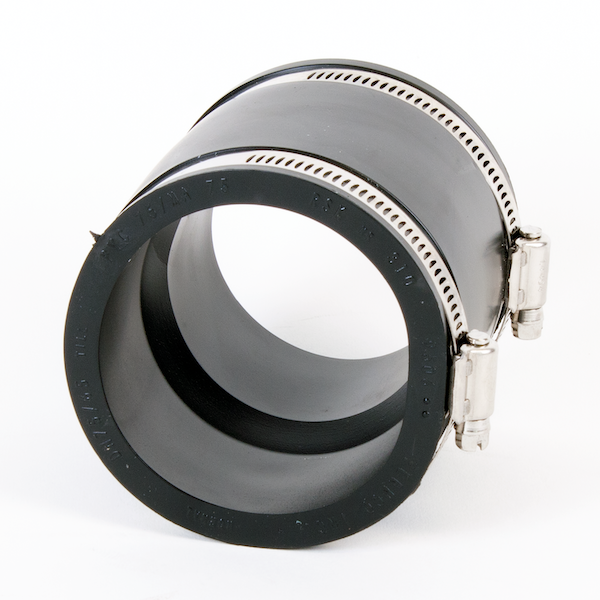

Fernco-overgangen er en udvendig kobling, der samler to rør med forskellig udvendig diameter. Producenten angiver den til kloak-, afløbs- og ventilationsrør over jord. Et nedløb på 75 mm kan samles med et ældre rør på ca. 65 mm, hvis begge rørs udvendige mål passer i spændet.
Anvendes over jord. Må ikke anvendes til samlinger i jord og lignende.
Det får du
- Mærke: Fernco, varenummer 192544077
- Stor ende: spænd 75-88 mm udvendig rørdiameter
- Lille ende: spænd 65-76 mm udvendig rørdiameter
- Bredde (langs røret): 100 mm
- Materiale: PVC (termoplast)
- Spændebånd: 2 stk. i rustfrit stål
- Tilspændingsmoment: 7 Nm
- Temperatur: -34 til +40 °C konstant, kortvarigt maks. +60 °C
- Vægt: 0,52 kg
- Farve: sort
- Anvendelse: over jord
- Salgsenhed: 1 stk.
Passer den til dit rør?
Spændet er opgivet i rørets udvendige diameter. Koblingen sidder udenpå begge rørender, og rørenderne mødes inde i koblingen. Mål ydersiden af begge rør med skydelære, eller mål omkredsen med et målebånd og del med 3,14.
75 mm ligger i begge spænd, så et nedløb på 75 mm kan sidde i begge ender. Det andet rør afgør, hvilken ende der er den rigtige.
Gammelt rør på 65 mm udvendigt
Det gamle rør sidder i den lille ende, hvor 65 mm er nederste grænse. Nedløbet på 75 mm sidder i den store ende, hvor 75 mm også er nederste grænse. Begge rør ligger helt ude ved kanten af spændet, så mål nøjagtigt.
Støbejernsrør, hvor 65 mm er det indvendige mål
Så er det udvendige mål større. I Lauridsens vejledende tabel er den udvendige diameter ved DN65 78 mm for støbejern SML og 82 mm for støbejern K9. Det gamle rør sidder da i den store ende (75-88 mm), og nedløbet på 75 mm sidder i den lille ende (65-76 mm), tæt på øvre grænse. Tabellen er kun vejledende, så mål dit eget rør.
Sådan monteres den
- Sørg for, at rørenderne er vinkelrette og fri for snavs og grater.
- Løsn spændebåndene, men tag dem ikke af koblingen.
- Skyd koblingen over den ene rørende, og sæt det andet rør i, så rørenderne står umiddelbart op ad hinanden.
- Centrér koblingen over rørenderne, og spænd begge bånd med 7 Nm eller efter anvisningen på koblingens label.
- Sørg for, at røret er fikseret, og kontrollér for utætheder, før samlingen skjules.
Relaterede varer
- Lindab nedløbsrør i stål, 75 mm, og Lindab brøndkrave til 75 mm nedløb.
- Tagbrønd 200 mm med tilløb 75/110 mm (Uponor eller Wavin), som tager et 75 mm nedløb direkte via en medleveret reduktion fra 110 til 75 mm.
Ofte stillede spørgsmål
Kan jeg bruge den under jorden?
Nej. Koblingen anvendes over jord og må ikke anvendes til samlinger i jord og lignende.
Går den ind i røret?
Nej. Den sidder udenpå begge rørender, og rørenderne mødes inde i koblingen.
Hvilket nedløb passer den til?
Det afgøres af nedløbets udvendige diameter, ikke af materialet. Mål ydersiden, og se “Passer den til dit rør?” ovenfor.
Mit gamle rør er opgivet til 65 mm. Hvad betyder det?
Er 65 mm det indvendige mål på et støbejernsrør, er det udvendige mål efter Lauridsens vejledende tabel 78-82 mm, og røret hører til den store ende. Er 65 mm det udvendige mål, hører det til den lille ende.
Kan den samle to forskellige rørmaterialer?
Producenten angiver rørtyperne støbejern og plast, og databladet for Fernco overgangsmanchetter beskriver dem som velegnede til ethvert rørmateriale. Det er en generel oplysning, ikke en test på netop dit rør. Vælg ud fra rørenes udvendige mål.
Kilde: Lauridsen Handel & Import (lhi.dk), varenr. 192544077, katalog “Fleksible overgange” 2026 og montagevejledning for Fernco koblinger over jord.
