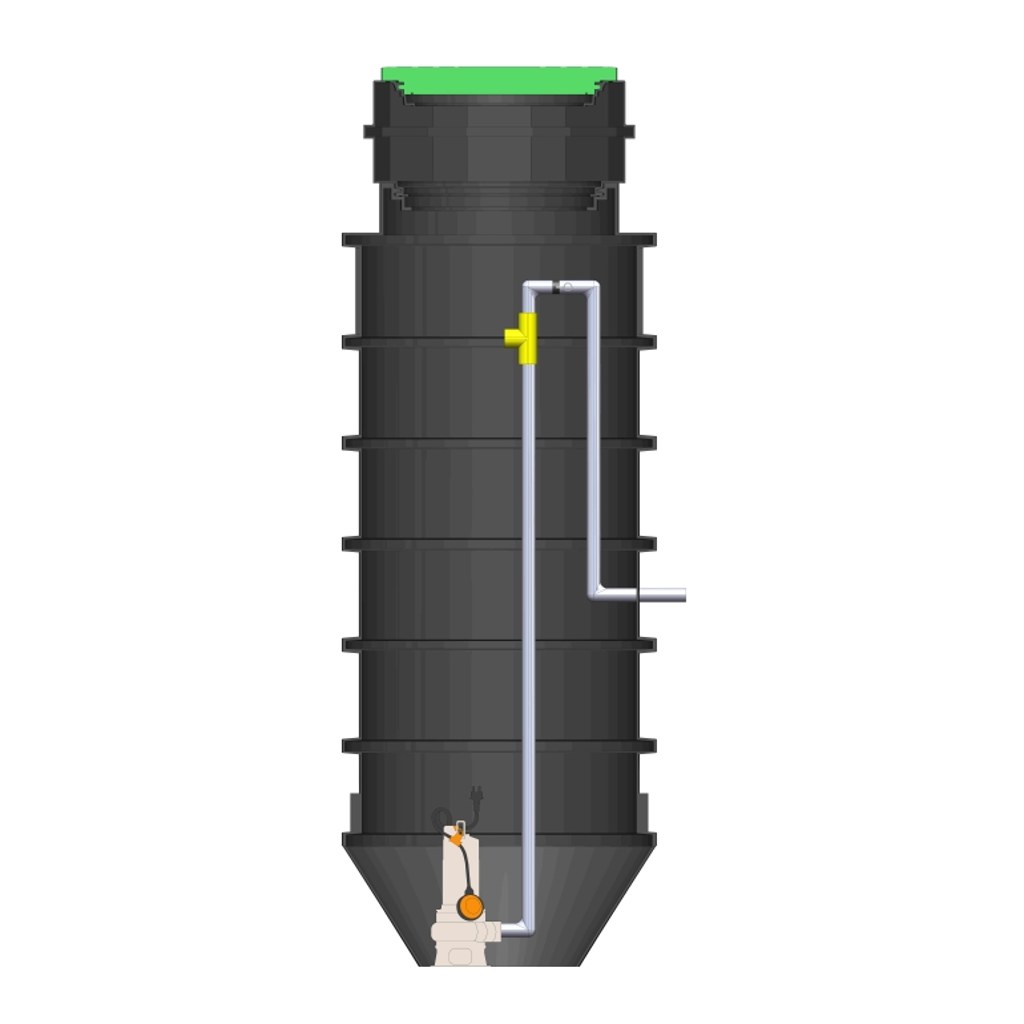

L-pumpebrønd Ø800 fra Lauridsen er formstøbt i PE-HD og til installation i jord. Den leveres med pumpe, flyder og kontraventil, samler regnvand, drænvand og fækaliefrit gråt spildevand og pumper det op til fx en faskine eller den offentlige kloakledning.
Anvendelse
Lauridsen (LHI) nævner husholdning, industri, kældre, underjordiske parkeringshuse og bilvaskeri.
Ikke til sort spildevand: LHI angiver typen som »ikke fækalieholdigt«. Ifølge installationsvejledningen bortfalder pumpegarantien ved klude, bleer, bind og tamponer i brønden.
Pumpe og ydelse
Pumpen er en Pedrollo VXm 8/35-ST på 0,55 kW (0,75 HP) med vortex-løbehjul, der tager faststoffer op til Ø40 mm. Pumpehus, bund, løbehjul og motorkappe er i AISI 304 rustfrit stål. En ekstern flyder styrer pumpen.
Ydelse: op til 350 l/min (5,83 l/s). Maks. løftehøjde er 9,5 m ved 0 l/min. Løftehøjde ved 50 Hz (tolerance EN ISO 9906 klasse 3B):
- 8,5 m ved 50 l/min
- 7,5 m ved 100 l/min
- 5,4 m ved 200 l/min
- 2,7 m ved 300 l/min
- 1,0 m ved 350 l/min
Tekniske data
- Varenr.: 223165899
- Mærke: Lauridsen
- Producentens varenr. (LHI/VVS): 223165821
- EAN: 5711340029310
- Mål: Ø800 x 2100 mm
- Materiale: PE-HD, ingen samlinger under indvendigt vandspejl
- Vægt: under 80 kg (DoP)
- Vandtæthed (DoP): ingen lækage
- Tryktilslutning: Ø40 mm
- Nyttevolumen: min. 20 liter
- Fri kuglepassage: min. 40 mm
- Pumpe: Pedrollo VXm 8/35-ST, 0,55 kW
- El: 230 V / 4,3 A, 50 Hz enfaset
- Kabel: 10 m H07 RN-F med Schuko-stik
- Maks. væsketemperatur: +40 °C
- Kapsling, pumpe: IP X8
- Norm: DS/EN 12050-2:2001, CE-mærket
- Ydeevneerklæring: DoP ID NO 2231658 (kun på engelsk)
- Salgsenhed: 1 stk = 1 komplet pumpebrønd
Hvad følger med
Pumpe med flyder, kontraventil, Ø40 mm rørføring og transportdæksel til gående trafik.
Følger ikke med: alarm, kegle, fast karm og dæksel til trafiklast, forhøjer (tilbehør, Ø800 x 300 mm) og udluftning.
Om alarm skriver LHI i brochuren: »Pumpebrønden skal forsynes med en alarm for eventuelt pumpesvigt jf. DS 432«. Installationsvejledningen nævner alarm »hvis der er risiko for, at driftstop medfører svært uoprettelige skader eller ved sundhedsfarer«.
Om trafik skriver brochuren: »ved trafiklast vær opmærksom på at karm og dæksel er egnet hertil«. Ifølge DoP forudsætter lugttæthed et egnet dæksel efter EN 124.
Installation og vedligehold
LHI’s installationsvejledning henviser til DS/EN 12050-1/A1, DS 430, DS 475 og DS 432. Hovedpunkter:
- Tilbagefyld med friktionsrigt, vasket sand uden sten over 10 mm: 10 cm udjævningslag i bunden, sandlag à 20 cm komprimeret med håndstamper og mindst 10 cm sand rundt om brønden.
- Ca. 20 cm vand i brønden stabiliserer den. Brønden fyldes med vand til mindst samme niveau som omkringfyldningen, efterhånden som den komprimeres.
- Ikke i skråning uden spuns eller støttemur og ikke i trafikbelastede veje uden yderligere fundering.
- Står grundvandsspejlet højere end brøndens bund, beskriver vejledningen sænkning af grundvandet og forankring af brønden til en betonfod med stålwire.
- Trykledningen frostsikres iht. DS 432.
- Spildevandspumpebrønde udluftes til det fri. Vejledningen tillader at udelade udluftning, når der kun tilføres drænvand eller ikke-ildelugtende spildevand, fx gulvafløb i teknikrum.
- Brønden tømmes og rengøres for grus, sand og slam før ibrugtagning.
LHI skriver »Ingen service nødvendig på pumpen«. Flyderen tjekkes dog mindst 1 gang årligt ifølge vejledningen til niveauvipper: løft føleren forsigtigt op, se efter skader og rengør føler og kabel med lunkent vand. Har pumpen stået stille i længere tid, løftes flyderen, så pumpen kører kortvarigt.
Kører pumpen ikke, er den hyppigste årsag ifølge installationsvejledningen, at flyderen sidder fast. Pumpen må ikke køre tør. Kun autoriserede teknikere åbner motoren og udskifter kabel og flyder.
Kilde: Lauridsen DoP ID NO 2231658, L-Pumpebrønd brochure, installationsvejledning for L-pumpebrønde, vedligeholdelsesvejledning for niveauvipper og Pedrollo VX-ST datablad.
